GL10手持式液壓柱狀土壤采樣鑽機
GL-10手持式液壓柱狀土壤采樣鑽機移動方面，操作簡單，取樣效率高。該設備可以再在一些特定的大型設備無法進入的場地，堅硬的土壤中鑽取原狀不加水土壤樣品。GL10鑽機帶有堅硬切割頭的沖擊鑽頭，由小型液壓動力驅動進入土壤。通過逐級方式将鑽杆打入，在鑽杆内将樣品管取出并進行更換，不将鑽杆提出的方式，将打鑽程序盡可能簡化和避免污染，樣品受到的破壞減少到最小。該鑽機的應用包括礦産勘查，土壤污染研究，谷物尺寸分布，常規土壤分級，剖面描繪等。
設備參數：
1.鑽進深度：15m
2.錘擊頻率：1620/分鍾
3.鑽進形勢：液壓錘擊
4.進尺速度：1米/分鍾
5.動力站功率：21馬力
6.運輸方式：4輪推拉（含兩萬向輪）
7發動機：雙缸四沖程汽油機
8.動力頭重量：29KG
9.鑽杆外徑：54mm
10.取芯直徑：38mm
11.取芯方式：外套管不提，樣品管回次式取芯
12.液壓泵輸出流量：40L/分鍾
13.工作壓力：18mpa
14.提鑽方式：雙油缸液壓起拔器
15.起拔器提升力：15T
16.鑽杆加持方式：圓形夾持器
17液壓動力站淨重量：110kg
應用領域：礦産勘查，土壤污染研究，谷物尺寸分布，常規土壤分級，剖面描繪，農業土壤調查、城市環境調查、土壤質量調查，古氣候研究
設備組成：小型液壓動力單元和給進動力頭（通用型适合各種土壤），帶有PVC透明采樣管的取芯器，一個液壓鑽杆提取器，外管鑽杆和内管連接杆等。
工作流程：
逐級将鑽杆和取土器敲入土壤，這樣就避免了污染并使鑽頭更易取出。可有效節省采樣時間，防止樣品污染。
通過液壓動力提供給進動力将鑽杆和取樣管沖擊敲入土壤，待取樣管取滿，停止設備運行将取樣管通過内管提起，完成取樣工作，終孔後一次将外管提出。
沖擊鑽設備工作部件介紹
★ 動力裝備
| 動力頭參數： | 液壓動力站參數： |
|
輸出流量: 26-34 lpm 震動頻率：1620次/分 動力頭重量: 29 kg 長 度: 76 cm 寬 度: 25 cm 連接方式: 3/8 in. 平口快速接頭 |
系統壓力：20mpa 系統流量：40L/min 發動機：21馬力 泵站：105*58*84cm 配備散熱器，可長時間連續工作 配備7米液壓油路管 |
配備有采樣管的取芯器，透明的采樣管可以在現場查看樣品的情況，切割頭裝有可更換的取芯鑽夾具，避免樣品的損失和破壞。采樣管的樣品密封後可運回實驗室分析。
局限性：
不能鑽木頭、堅硬樹根、軟岩、大石塊或堅硬的混凝土。

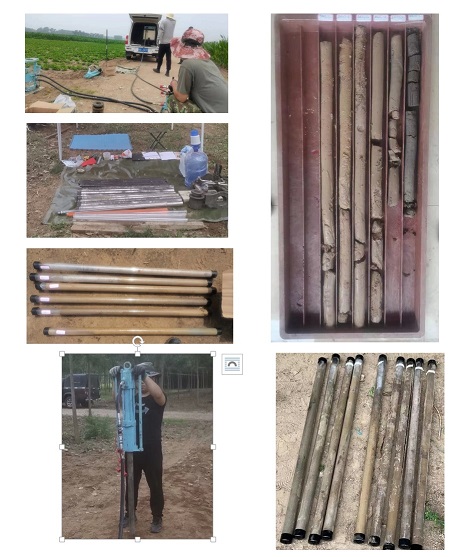

案例介紹：
